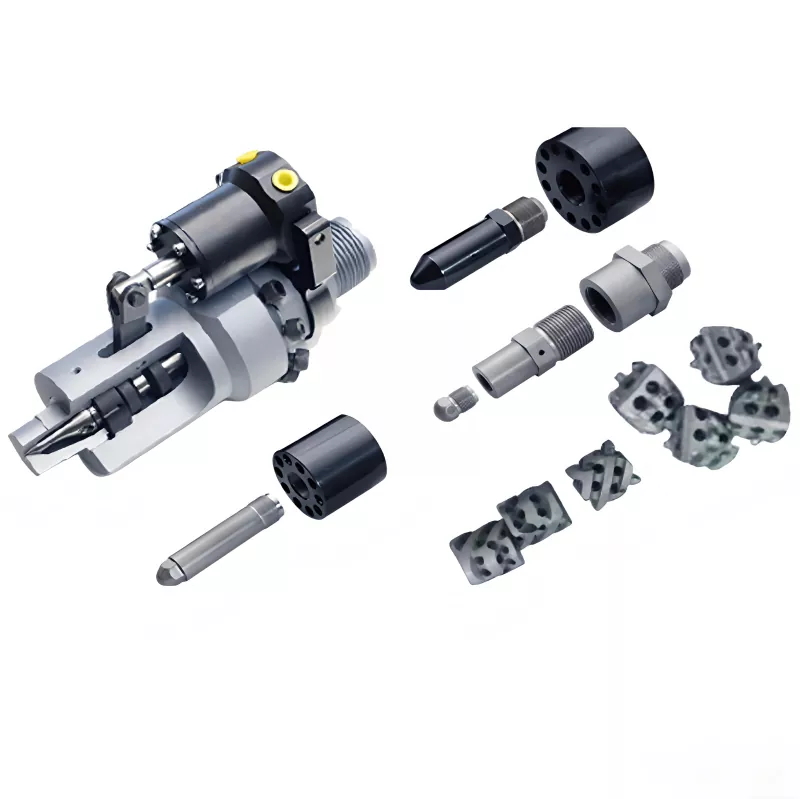

スクリューバレルヘッドとノズル

スクリューバレルヘッドとノズルの専門メーカーからの調達により、高摩耗性、腐食性の高いエンジニアリングプラスチックを安定して加工することができます。 HAPPY PLASTICS は、多軸 CNC ねじ研削、内部遠心バイメタル鋳造、特殊なヒートバランス流路研磨を採用し、熱に弱いプラスチックや高フィラープラスチックの熱劣化の原因となる流れのデッドゾーンを排除します。研磨性のガラス繊維強化エンジニアリングプラスチックや高透明光学原料のいずれを処理する場合でも、当社の統合アクセサリは、内部溶融圧力損失、ノズルの垂れ、過度の材料せん断を効果的に回避します。

統合射出可塑化システムの設計コンセプト

統合されたスクリュー バレル ヘッドとノズル アセンブリは、射出成形機の中核となる熱および電力実行ユニットです。さまざまなサプライヤーが個別に散在する適合アクセサリとは異なり、当社の製品は、可塑化スクリュー、加熱バレル、前部移行フランジ (スクリューヘッド)、出口ノズルチップを 1 つの連続した密閉圧力流路に統合します。

この統合設計により、異なるメーカーのアクセサリの混合によって生じる段差状の内部段差や不均等な組み立て隙間が解消されます。すべての流路のシームレスなフラッシュ移行により、完全な密閉が実現します。生のプラスチック ペレットは完全に剪断されて均一な溶融物となり、溶融物の逆流や圧力低下を生じることなく、金型ゲートへの正確な定量射出が完了します。

さまざまな樹脂特性に合わせてカスタマイズ

通常の標準付属品は、難燃剤やガラス繊維フィラーの強力な研磨による腐食性揮発性ガスにさらされると、すぐに摩耗して故障します。 HAPPY PLASTICS は、実際の生産配合に従ってスクリュー バレル ヘッドとノズルの冶金材料をカスタマイズします。

1. ガラス繊維強化エンジニアリングプラスチック

スクリューフライト面は、PTAプラズマ転写アーク表面処理タングステンカーバイド耐摩耗層を採用し、バイメタルライナーのバレルと高硬度の工具鋼ノズルチップと組み合わせて、ガラス繊維の長期にわたる連続的な削れに耐えます。

2. 感熱性・腐食性樹脂

低圧縮ワイドフライトクロムメッキスクリュー+鏡面研磨トランジションヘッド設計を採用し、材料保持デッドゾーンを排除し、塩酸による金属表面の孔食や腐食を防ぎます。

3. 高透明光学材料

特殊な低せん断混合ノズルチップと超高光沢鏡面研磨（Ra ≤ 0.15μm）を備え、黒点不純物、材料の黄ばみ、透明レンズの光学的内部応力亀裂を徹底的に除去します。

先進のノズル構造

ノズルは、バレル加熱ゾーンと冷間金型ランナーを接続する重要な温度移行セクションです。当社の一体型スクリュー バレル ヘッドとノズルには、高度な溶融遮断構造が装備されており、各射出ストローク後に完全な溶融遮断を実現します。

• アクティブニードルバルブ遮断ノズル：PA6などの低粘度原料に適しています。内蔵の空圧/油圧制御ピンにより、射出終了時にノズルオリフィスを瞬時にシールし、よだれや伸線不良を完全に解決します。

• 独立したバランスのとれた温度制御システム:特殊なセラミック加熱リングと個別の熱電対レイアウトとの組み合わせにより、ノズル出口の溶融温度は±0.5℃以内に安定して制御され、冷たい材料プラグが金型キャビティに侵入して製品欠陥を引き起こすのを防ぎます。

完全に標準化された生産プロセス

統合されたスクリュー バレル ヘッドとノズルの各セットが完全に連携して動作することを保証するために、HAPPY PLASTICS は全自動閉ループ生産プロセスを実装しています。 [1.レオロジー性能解析] ➔ [2.多軸CNCねじ精密研削加工】→【3.遠心バイメタルライナー鋳造】→【４．一体型流路鏡面研磨】

1.レオロジー性能分析:お客様の材料データシートと金型圧力要件に従って、目標射出重量曲線と圧縮率を計算します。

2. 多軸 CNC ねじ山精密研削:CNC 精密加工スクリュープロファイルにより、スクリューとバレルのマッチングクリアランスを厳密に制御し、射出時の溶融物の逆流を防ぎます。

3. 遠心バイメタルライナー鋳造:バレルの内壁は、高温下で厚さ 3.0 mm の Fe-Cr-Ni-B 合金ライニングで遠心鋳造され、内部の小さな気孔を排除します。

4.一体型流路鏡面研磨：トランジションヘッドとノズルのすべての内部流路は鏡面研磨されており、滞留することなくスムーズな先入れ先出しの溶融物供給を実現します。

よくある質問

Q: マシン全体をパージした後でも、完成した部品にはまだ黒い斑点が続いていますが、根本的な原因は何ですか?

A: 黒い斑点は、原材料の長期保存と過熱によって形成されたプラスチックが炭化したものです。それらは主に不均一な組み立てギャップ、つまりノズルとトランジションヘッドの間のねじ公差の不一致、またはバレル先端とネジ頭の間のクリアランスギャップに蓄積されます。統合的に共同設計されたスクリューバレルヘッドとノズルにアップグレードすると、すべての接続面が微小な隙間なく完全に面一になり、炭化の原因となる材料の保持位置が完全に排除されます。

Q: 当社では元の機器の図面を保持していませんが、貴社の工場でリバース エンジニアリングを行って、完全に適合する可塑化ユニットを製造できますか?

A: はい。 HAPPY PLASTICS は、主要な国際射出成形機ブランドの標準可塑化ユニットパラメータをカバーするグローバルな技術データベースを持っています。銘板に記載されている射出成形機のブランド、モデル仕様、製造年を入力するだけです。標準以外の改造機器の場合は、完全に交換可能な直接交換部品を製造するために、リアスプライン、キー溝、バレルフランジのボルト穴のサイズ、その他の主要な寸法を記録するための詳細なステップバイステップの測定ガイドを提供します。

Q: 高摩耗ガラス繊維材料を加工する生産ラインに対してどのような保証サービスを提供していますか?

A: 統合されたスクリュー バレル ヘッドとノズル システムに対して、12 か月の完全な構造保証を提供します。標準的な通常の動作パラメータの下では、製造上の欠陥、部品の亀裂、合金層の剥離に対して無料交換が可能です。各製品バッチには、冶金材料試験報告書、バレル内穴レーザー同心度証明書、現場での迅速な立ち上げをサポートする設置および試運転操作ビデオなどの完全な品質文書が付属しています。
