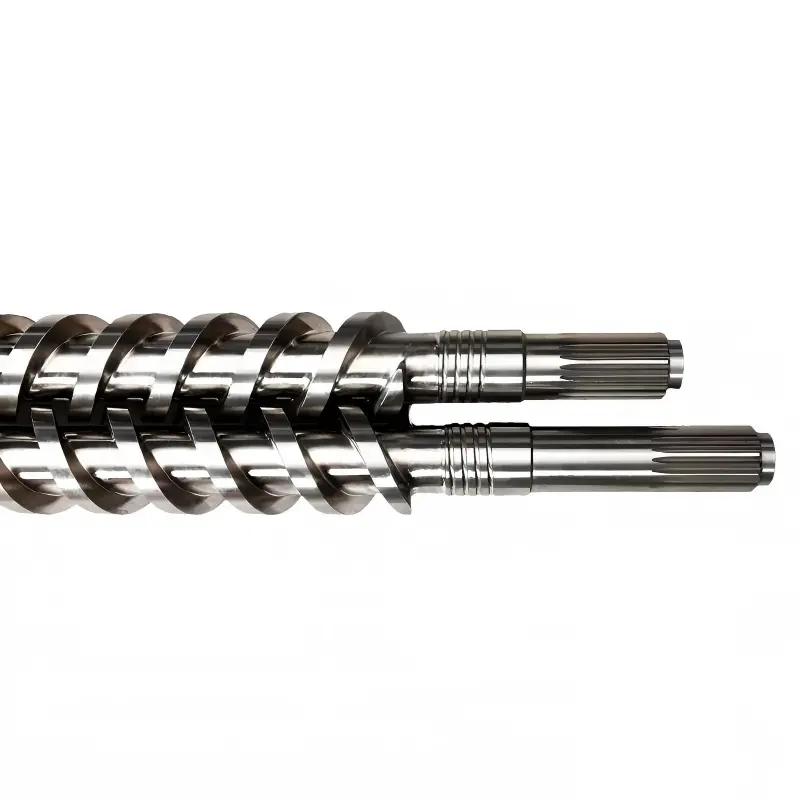

押出機ツイン平行スクリューバレル

経験豊富な押出機ツイン平行スクリューバレルの中国メーカーと協力して、技術チームはせん断セクションを自由にカスタマイズして、複雑なポリマー改質を実現できます。 HAPPY PLASTICS は、多軸 CNC ねじ研削、深穴ホーニング、高級遠心バイメタル鋳造を採用し、耐久性のあるツイン スクリュー バレル システムを製造しています。この装置は、30% ～ 50% のガラス繊維強化材料、高ミネラルフィラー配合、および高強度の脱揮を、溶融物の圧力損失やスクリューシャフトの曲げ変形を発生させることなく安定して処理します。

平行二軸スクリューバレルの動作原理

押出機ツイン平行スクリューバレルは、容積式溶融物搬送および高せん断混合ユニットとして機能します。コニカルツインスクリュー装置と異なり、供給口から押出ダイスまでスクリュー外径が一定であり、機長全体にわたって断面流量が均一に保たれます。

2 つのスクリューが同じ方向に回転すると、材料は 2 つのスクリュー フライトの間で無限の形の流路を循環します。フライト間およびフライトとバレルの非常にタイトなクリアランスが一致することで、局所的な高せん断ゾーンが形成され、ポリマー凝集体が粉砕されます。連続的な噛み合い動作により自動セルフクリーニングが実現し、材料の滞留や熱による炭化を効果的に回避します。

5ゾーンモジュラー複合構造

HAPPY PLASTICS は、一体型の調整不可能な構造ではなく、押出機ツイン平行スクリューバレルに完全なモジュール設計を採用しています。技術者は、スプライン シャフトとセグメント化されたバレルの機能セクションを自由に組み合わせたり再配置したりして、正確なレオロジー処理要件を満たすことができます。

• セクション 1: メインフィードおよびベントブロック

広く開いたジャケットのないバレルセグメント、大容量の供給チャンネル、ペレット原料、ふわふわ粉末、再生プラスチックフレークの供給に適しています。

• セクション 2: 固体搬送および溶解ブロック

深溝前方搬送エレメントと高密度の 45°/60° 混練ブロックが適合し、モーターのトルクを均一な熱に変換して、固体プラスチックの迅速かつ完全な溶融を実現します。

• セクション 3: 側面/上部補助供給ブロック

予約された側面/上部供給ポートにより、液体添加剤または硬質ガラス繊維を完全に溶融した溶融物に注入でき、スクリュー表面への直接的な摩耗を軽減します。

• セクション 4: 集中混合および真空脱揮ブロック

正逆交互のスクリューエレメントが安定した材料シールを形成し、大きな真空ベントセクションの前に高いせん断圧力をかけて内部の水分と揮発性小分子を完全に排出します。

• セクション 5: 高圧計量吐出ブロック

小さなピッチのシャロー フライト エレメントはメルト フローを安定させ、4.0 ～ 8.0 MPa の安定したヘッド圧力を生成し、改質メルトを水中/ストランド ペレット化ダイを通して均一に押し出します。

材質合金マッチング表

エンジニアリング プラスチック、生分解性材料、カラー マスターバッチを処理すると、スクリューやバレルに強い機械的摩耗や酸性腐食が発生します。押出機ツイン平行スクリューバレルの製造フォーミュラに最適な合金材料をマッチングします。

グローバルスプライン標準仕様

HAPPY PLASTICS の押出機ツイン平行スクリュー バレルは、既存の配合生産ラインに直接設置してアップグレードできます。すべての機械構造は、主流の国際接続規格に完全に準拠しており、互換性が確保されています。

• 標準中心距離精度:プロセスパラメータを変更せずに元の機器の圧縮率を維持するために、ヨーロッパおよびアジアの主流の押出機の中心距離パラメータに厳密に従います。

• 標準インボリュート スプライン:スプライン歯形は DIN 5480、ISO 4156、ANSI 国際規格に従って製造されており、アイドルクリアランスや回転時のトルクバックラッシのないタイトフィットです。

• 精密な嵌合面:各バレルセグメントの接合面は鏡面研磨されており、高い内圧下での溶融漏れを防ぐための高温金属シールリングが装備されています。

技術的なよくある質問

Q: 側面のガラス繊維供給ポートのスクリューフライトが非常に早く摩耗しますが、原因は何ですか?

A: グラスファイバーをバレルに加えると、溶けたプラスチックで完全に包まれるわけではありません。硬くて乾燥したガラス繊維が、研磨サンドペーパーのようにネジの表面を継続的に磨きます。この問題を解決するには、押出機ツイン平行スクリューバレルのサイドフィーダー下流のスクリューエレメントにHIP粉末冶金高バナジウムカーバイド合金を採用し、超硬タングステンカーバイドバレルライニングと組み合わせて二重保護する必要があります。

Q: 当社の生産ラインはカラーマスターバッチ配合から生分解性プラスチック造粒に切り替える必要がありますが、元のバレル装置を再利用できますか?

A: はい。当社のフルモジュール式押出機ツイン平行スクリューバレルシステムは、新しい押出機への完全な投資を必要としません。既存のバレル部の配置順序の調整（密閉部をベント部に置き換える）と、スプライン軸のスクリューエレメントの組み合わせを交換するだけでせん断強度を調整できるため、設備更新コストを大幅に節約できます。

Q: 平行二軸スクリューバレルは、発熱反応改質中に正確な独立した温度制御をどのように実現していますか?

A: 各モジュール式バレル ブロックには独立して内蔵の並列冷却水チャンネルが装備されており、外部の高効率セラミック 加熱リングと一致しています。二重加熱冷却制御システムは生産PLCと連携して加熱/冷却を迅速に切り替え、強い発熱反応の作業条件でも処理温度の変動を±1℃以内に保ちます。

構造品質保証

納品されたスクリューとバレルが真っ直ぐで錆びず、到着後すぐに生産できることを保証するために、HAPPY PLASTICS は厳格な国際輸出梱包仕様を実装しています。

• 高耐久輸出防食梱包仕様:すべてのバレルセクションとスプラインスクリューシャフトはワックスベースの工業用防錆グリースで完全にコーティングされ、VCI蒸気防錆フィルムで真空包装され、衝突による変形を避けるために衝撃吸収フォームを充填したIPPC燻蒸耐航性強化木製ケースに固定されています。

• 12 か月の構造品質保証:エクストルーダーツイン平行スクリューバレルのすべての完全なセットには、12 か月の完全な構造保証が付いています。標準仕様の動作条件下での材料の欠陥、合金の亀裂、異常な層間剥離は無料で交換できます。

• 完全な追跡可能な品質認証文書:各注文には、バレル内径レーザーテスト記録、材料冶金証明書、スクリューエレメントアセンブリのレイアウト図などの完全な検査資料が添付されます。
