要求の厳しいプラスチック押出成形において、コニカルツインスクリューとバレルが信頼できる理由は何ですか?
A コニカルツインスクリューとバレルは、多くのプラスチック押出システム、特に PVC パイプ、プロファイル、シート、ボード、フォームボード、WPC およびその他の要求の厳しい用途において重要な作業コンポーネントです。そのテーパー形状は、押出プロセスに沿って段階的な圧縮、搬送、溶融、混合を生み出すのに役立ちます。ただし、信頼性の高い生産は、スクリューとバレルの基本形状以外にも大きく依存します。材料の選択、スクリューの形状、バレルの構造、加工配合、クリアランス、温度制御、メンテナンスはすべて性能に影響します。
メーカーにとって本当の課題は、多くの場合、交換用のスクリューとバレルを見つけることではなく、実際の生産条件下で安定した組み合わせを見つけることです。炭酸カルシウムの含有量が高い、研磨添加剤、再生材料、腐食性化合物、過剰なトルク、不適切な機械の調整により、摩耗が促進され、出力が低下する可能性があります。このガイドでは、コニカルツインスクリューとバレルを評価する際に購入者が考慮すべき主な要素と、適切な仕様が生産の一貫性と機器の耐用年数の向上にどのように役立つかを説明します。
目次
1. コニカルツインスクリューおよびバレルとは何ですか?

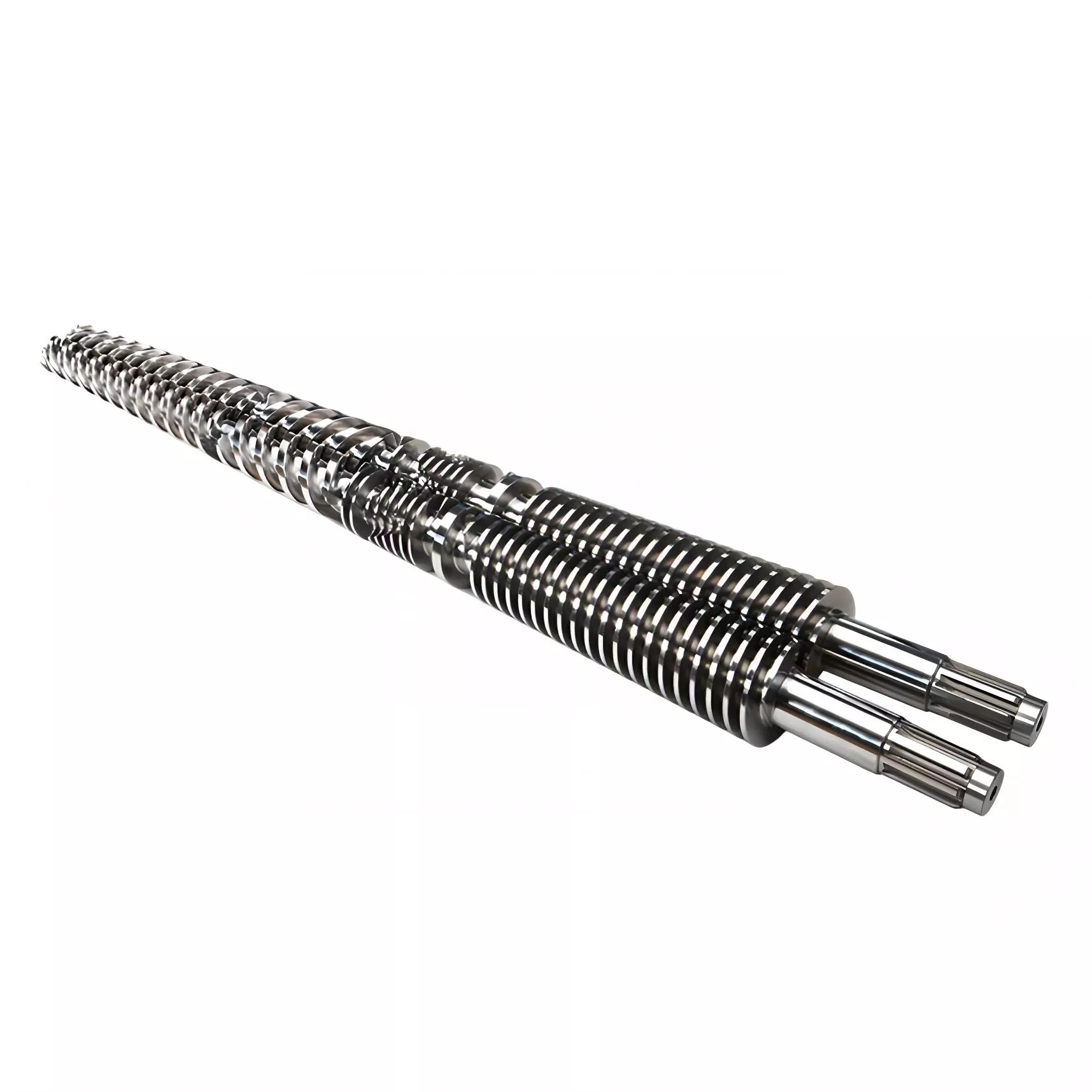

コニカル ツイン スクリューおよびバレルは、対応するテーパー バレル内で動作する 2 つのテーパー スクリューで構成されます。スクリューの直径が比較的一定に保たれる平行二軸スクリュー システムとは異なり、円錐形の構成では、加工方向に沿って直径が徐々に変化します。
より大きな供給セクションは材料を取り込むためのスペースを提供し、徐々に小さくなる下流セクションは圧縮と可塑化に貢献します。 2 つのスクリューが連携して、材料が金型に到達する前に材料を搬送、圧縮、混合、溶解します。
硬質 PVC は制御された溶融および可塑化条件を必要とするため、この構成は特に PVC 加工に関連しています。業界のサプライヤーは通常、PVC パイプ、プロファイル、シート、発泡ボード、ペレットおよび関連製品用の円錐形ツイン スクリュー バレルを指定します。
キーポイント: スクリューとバレルは 1 つの作動システムとして考慮される必要があります。スクリューの形状、バレルの内径、クリアランス、材料の配合、および機械の状態は、個別に評価するのではなく、連携して機能する必要があります。
2. 円錐構造はどのように押し出しをサポートするのですか?
テーパー形状は、継続的に変化する処理環境を作り出します。材料が前進するにつれて、利用可能な体積が変化し、ポリマーの機械的相互作用が増大します。これは圧縮、溶解、均質化に貢献します。
また、ツイン スクリュー構成により、ポリマー、スクリュー、バレルの間に複数の接触面が形成されます。形状が配合に正しく適合している場合、この相互作用により、材料の動きを制御しながら均一な可塑化を促進できます。
餌やり 原材料を受け取り、加工ゾーンに輸送します。
圧縮 プログレッシブジオメトリは、加工が続くにつれて材料の圧縮を増加させます。
可塑化 機械エネルギーと制御されたバレル加熱により、配合物を均一な溶融物に変換します。
放電 安定した溶融圧力と均一な材料状態により、一貫した金型の生産をサポートします。
用途ごとに配合や出力要件が異なるため、外径の一致だけでねじ形状を選択すべきではありません。材料、充填剤の充填量、製品タイプ、機械モデル、および実際の動作条件はすべて、適切な構成に影響を与えます。
3. コニカルツインスクリューおよびバレルシステムはどこで使用されますか?
円錐二軸スクリュー システムは、PVC およびその他のプロファイル指向の押出プロセスに広く関連付けられています。一般的なアプリケーションには次のようなものがあります。
- PVCパイプおよび継手
- PVC ドアと窓のプロファイル
- PVCシートおよびボード
- PVC発泡ボード
- WPC プロファイルとボード
- SPCおよび関連床材
- PVCのペレット化と配合
- その他のカスタマイズされた押出製品
さまざまなサプライヤーがパイプ、異形材、シート、板材、WPC 製造用の円錐二軸スクリュー バレルをリストしていますが、仕様は機械の設計や配合によって大きく異なる場合があります。
| 応用 | 代表的な材質 | 主な処理に関する懸念事項 |
|---|---|---|
| 塩ビパイプ | PVC/PVC-U | 安定した可塑化と生産量 |
| PVC プロファイル | 硬質PVC | 溶融均一性と寸法安定性 |
| WPC製品 | PVC/PE + 木材または鉱物フィラー | 摩耗と熱の制御 |
| フォームボード | PVCベースの配合 | 可塑化と溶融状態の制御 |
4. 適切なスクリューとバレルはどのような生産上の問題を解決できますか?
押出成形の顧客は通常、コンポーネントが理論上の耐用年数の終わりに達したという理由だけでスクリューやバレルを購入することはありません。多くの場合、交換リクエストの背後には生産上の問題があります。
問題: 出力が徐々に低下します。
考えられる原因としては、スクリューとバレルのクリアランスの増加、飛行面の磨耗、配合の変更、または供給の不安定などが挙げられます。
問題: 可塑化が不安定になります。
スクリューの形状、圧縮プロファイル、温度分布、摩耗状態により、意図した加工環境が提供されなくなる場合があります。
問題: 製品の品質が変動する。
不均一な溶解や不安定な圧力は、寸法のばらつき、表面の欠陥、製品特性の不一致の原因となる可能性があります。
問題点: メンテナンスが頻繁になる。
配合に適合していない材料または表面処理は、特に研磨性充填剤が含まれている場合に摩耗を加速する可能性があります。
したがって、交換では、単に古いコンポーネントの寸法を複製するのではなく、動作上の問題に対処する必要があります。実際の材料、生産対象、機械環境に適合した仕様が最適です。
5. どの材料と表面処理が重要ですか?
スクリューとバレルの冶金は耐久性に直接影響します。一般的なオプションには、窒化鋼、硬化合金鋼、バイメタル構造などがあります。摩耗性または腐食性の高い用途の場合、メーカーは特殊合金または硬化ライナーを検討する場合があります。
公開されている工業規格には、38CrMoAlA、SCM440、その他の合金鋼などの材料を使用し、用途に応じて窒化処理、クロム処理、またはバイメタル構造を施した例が示されています。
| 工事 | 潜在的な利点 | 一般的な考慮事項 |
|---|---|---|
| 窒化鋼 | 優れた表面硬度と実用的なコスト | 研磨性の高い配合の場合はアップグレードが必要な場合があります |
| バイメタルバレル | 厳しい条件下での耐久性の向上 | 初期製造コストが高い |
| 硬化合金構造 | より強い耐摩耗性が要求される用途に最適 | 材料は処理環境に適合する必要があります |
| 交換可能なウェアライナー | 将来の摩耗部品の交換を簡素化できる | 互換性のあるバレル構造と正確な取り付けが必要です |
正しい選択は、材料名だけではなく配合に依存します。炭酸カルシウム、ガラス繊維、タルク、リサイクル化合物、その他の硬質充填剤は、研磨負荷を増加させる可能性があります。腐食性の加工条件により、異なる摩耗メカニズムが生じる可能性があります。
6. 摩耗は押出性能にどのような影響を与えますか?
摩耗は、押出性能を低下させる最も重要な原因の 1 つです。スクリューフライトとバレル表面の間のクリアランスは、新しいシステムで慎重に制御されます。磨耗がそのクリアランスを増加させると、より多くの材料がダイに向かって効率的に移動するのではなく、フライト先端の周りで逆流する可能性があります。
その結果は徐々に現れる可能性があります。同じスクリュー速度での生産量の低下、エネルギー需要の増加、溶融温度の上昇、圧力の不安定、製品品質の不安定などです。ひどい摩耗により、システムの意図した圧縮および可塑化動作が変化する可能性もあります。
一般的な摩耗源
- 研磨性鉱物フィラー
- ガラス繊維またはその他の硬質補強材
- フィラーの充填量が多い
- 汚染物質を含む再生材料
- スクリューとバレルのクリアランスが正しくない
- アライメントのずれまたは過剰な横荷重
- 不適切な温度管理
- 過負荷または押出機への異物の侵入
重要なのは、摩耗は円錐形の輪郭全体に沿って必ずしも均一ではないということです。セクションごとに異なる機械的および化学的条件が発生する可能性があるため、検査では単一の測定点に依存するのではなく、作業領域全体を評価する必要があります。
7. 購入者はコニカルツインスクリューとバレルをどのように指定する必要がありますか?
最も一般的な購入ミスの 1 つは、機械のモデルまたはネジの直径のみをメーカーに送信することです。この情報は役に立ちますが、正しい設計を決定するには十分ではない場合があります。
より信頼性の高い技術的な問い合わせには、次の情報が含まれている必要があります。
- 押出機のメーカーと機械のモデル:これにより、基本的な機械的エンベロープが確立されます。
- スクリューとバレルの寸法:可能な場合は、直径、長さ、テーパー、および関連する図面を含めます。
- 加工素材：PVC、WPC、SPC、またはその他の配合を指定してください。
- フィラーコンテンツ:該当する場合は、炭酸カルシウムまたはその他の充填剤の割合を記載してください。
- ターゲット出力:必要な生産速度を kg/h 単位で指定します。
- ネジ速度:実際の動作 RPM は、加工条件を決定するのに役立ちます。
- 温度プロファイル:現在のバレル温度とメルト温度により、操作上の制約が明らかになる可能性があります。
- 現在の着用状態:写真、測定値、または製造上の症状は、既存の問題の診断に役立ちます。
- 製品タイプ:パイプ、プロファイル、シート、ボード、床材またはその他の完成品。
- 必要寿命：これは、標準の摩耗保護と強化された摩耗保護のどちらが適切であるかを判断するのに役立ちます。
| 情報 | なぜそれが重要なのか |
|---|---|
| 機械型式 | 機械的な互換性を確認します |
| 材料配合 | 加工と摩耗の要件を決定します |
| フィラーの割合 | 耐摩耗性要件の決定に役立ちます |
| 出力要件 | スクリューの形状と処理能力に影響を与える |
| 着用履歴 | 再発する障害メカニズムの特定に役立ちます |
カスタマイズされたネジやバレルの製造を専門とするメーカーは、通常、設計を確認する前に、図面、サンプル、寸法、機械情報、材料加工条件を要求します。
8. 耐用年数はどのように延長できますか?
適切に製造されたコニカル ツイン スクリューとバレルであっても、動作条件の管理が不十分な場合は早期に摩耗する可能性があります。したがって、保守ではコンポーネントの検査とプロセス管理を組み合わせる必要があります。
1. モニター出力
一貫したスクリュー速度と配合条件での生産速度を記録します。
2. トルクの確認
予期しないトルクの変化は、配合、供給、または機械的な問題を示している可能性があります。
3. 摩耗を検査する
深刻な出力損失を待つのではなく、重要な領域を定期的に測定します。
4. 温度の制御
安定した温度管理により、不要な熱ストレスや加工の不安定性が軽減されます。
5. 汚染を避ける
異物金属や過度に硬い汚染物は、突然の機械的損傷を引き起こす可能性があります。
6. アライメントを維持する
正しい組み立てと位置合わせは、局所的な接触や異常な摩耗を防ぐのに役立ちます。
研磨性充填剤を含む配合物を処理する場合、定期的な検査が特に重要です。予防測定により、製造上の大きな問題になる前にクリアランスの変化を特定できます。
9. 購入者チェックリスト
コニカルツインスクリューとバレルを注文する前に、次のことを確認してください。
- ☐ 機械メーカーと正確なモデルを確認
- ☐ ネジとバレルの寸法が確認されていること
- ☐ 材料配合を提供
- ☐ フィラー含有量と研磨成分の特定
- ☐ 目標出力と動作 RPM を指定
- ☐ 既存の摩耗パターンを文書化
- ☐ 必要な耐摩耗性について議論する
- ☐ 可能な場合は、図面、サンプル、または測定された寸法を入手可能
10. よくある質問
コニカルツインスクリューとバレルを使用して一般的に加工される材料は何ですか?
コニカルツインスクリューシステムは、PVC パイプ、プロファイル、シート、発泡ボードおよび関連製品を含む PVC 加工で特に一般的です。スクリューの形状と材質が用途に正しく適合している場合、WPC、SPC、その他の配合にも使用できます。
早期摩耗の原因は何ですか?
研磨性フィラー、多量のフィラー充填量、腐食性の加工条件、汚染、過剰なトルク、不適切なクリアランス、不良なアライメント、不安定な動作条件はすべて、摩耗の加速に寄与する可能性があります。
バイメタルバレルは必ず必要ですか?
必ずしもそうとは限りません。適切な構造は、配合、フィラー含有量、製造条件、および予想される耐用年数によって異なります。標準的な窒化構造は用途によっては適している場合もありますが、摩耗性の高い配合ではより耐摩耗性の高いソリューションが正当化される場合もあります。
交換用のコニカルツインスクリューとバレルを注文するにはどうすればよいですか?
まずは押出機のモデル、スクリューとバレルの寸法、材料配合、フィラーの割合、目標生産量、および現在の動作条件から始めます。図面、サンプル、写真、摩耗測定により、技術的な確認をより正確に行うことができます。
スクリューやバレルのカスタマイズは可能ですか？
はい。カスタマイズされた生産は、機械の仕様、図面、サンプル、材料配合、アプリケーション要件に基づいて行うことができます。カスタマイズは、顧客が異常な充填剤レベル、特定の出力目標、または繰り返し発生する摩耗の問題を抱えている場合に特に役立ちます。
スクリューとバレルの検査が必要な可能性があることを示す兆候は何ですか?
典型的な兆候としては、同じスクリュー速度での出力の低下、不安定な圧力、溶融温度の上昇、高トルク、一貫性のない可塑化、目に見える製品の欠陥、メンテナンス中に発見される異常な摩耗痕などが挙げられます。
11. 結論
コニカル ツイン スクリューとバレルは、単なる一対の交換コンポーネントではありません。これは、材料の搬送、圧縮、可塑化、混合、圧力の安定性、生産の一貫性に直接影響を与える押出システムの中核部分です。
購入者にとって最も重要な決定は、単に最低購入価格を選択することではありません。仕様には、実際の材料配合、充填剤含有量、機械モデル、出力目標、動作条件、および予想される耐用年数が反映されている必要があります。適切に適合したスクリューとバレルは、予期せぬダウンタイムを削減し、安定した生産を維持し、長期的なメンテナンスコストを制御するのに役立ちます。
舟山ハッピープラスチック機械有限公司 プラスチック機械コンポーネントに焦点を当てており、設備と生産要件に基づいてコニカルツインスクリューおよびバレルソリューションを探している顧客をサポートできます。正確な機械情報、図面、サンプル、および加工の詳細を提供することで、購入者は技術評価をより効率的に行い、押出用途により適合したソリューションを得ることができます。
